HHL恒力收繩閘門開度傳感器

一、概述

  HHL恒力收繩閘門開度傳感器，從內部拉出一根鋼絲繩與被測閘門直接聯結，閘門提升或下降時鋼絲繩帶動與編碼器同軸的測輪旋轉，使編碼器與被測閘門同步轉動，從而將被測閘門的啟降轉化為編碼器軸的旋轉，輸出相應的位置信息。其內部的機械機構主要由恒力彈簧、彈簧輪、測輪、輪軸等組成，下降過程由閘門拉動彈簧反繞，帶動機械機構轉動，上升則由反繞彈簧產生的力量帶動機械轉動、拉動鋼絲繩上升。該傳感器結構合理，安裝簡便、抗干擾能力強，分辨率高，量程大，壽命長，集檢測與A/D轉換為一體，有掉電后信號跟蹤記憶功能。它能夠長期用于被測件位移量的檢測，并能保證性能的穩定可靠。適合對各類閘門(平板門、弧形門、人字門、門機、橋機等)的起吊高度進行測量，控制。是江河湖泊、水庫、船閘、水電站、水文站、水廠及石油化工等行業理想測量與控制位移的傳感器。

HHL拉繩式閘位計

二、主要技術指標:

1、檢測量程：標準10米，非標定制

2、分辨率：1毫米或1厘米

3、測量系統誤差：≤2cm

4、外形尺寸：長270mmx寬152mmx高218mm

5、底板安裝固定孔：長240mmx寬120mm，4-M5x25螺釘

6、輸出信號（可選）：A-4-20毫安；B-并行格雷碼；M-RS485；S-串行SSI信號

7、工作電壓DC12-24V

8、防護等級: IP63

9、環境參數: 溫度 -25℃～+80℃，相對濕度≤95%(RH40℃)

三、安裝、調試步驟：

1、將閘門落到到底

2、將本恒力收繩閘位計直立或側立安裝在適當?shù)奈恢茫瑢摻z繩的出繩系在液壓桿與閘門連接的位置或閘門上（盡量保證鋼絲繩與液壓桿保持平行）

3、打開防塵罩

4、按住清零按扭3秒以上，此時上位的顯示應該為0

5、提起閘門到隨意的高度

6、比較閘門的實際高度與顯示是否一致（不一致則檢查鋼絲繩是否平行、回收是否順利等）

7、檢測無誤后將開關防塵罩安裝好則安裝調試工作完成

四、接線關系（編碼器接線）：

編碼器接線：

a、485、4-20mA編碼器輸出尾線接線關系（4-20mA未訂則不用接）:

b、SSI接口編碼器輸出尾線接線關系:

d、格雷碼：

19芯航空插頭，1—16為數據從低到高D0-D15，18為DC12V電源輸入+，19為DC12V電源輸入-

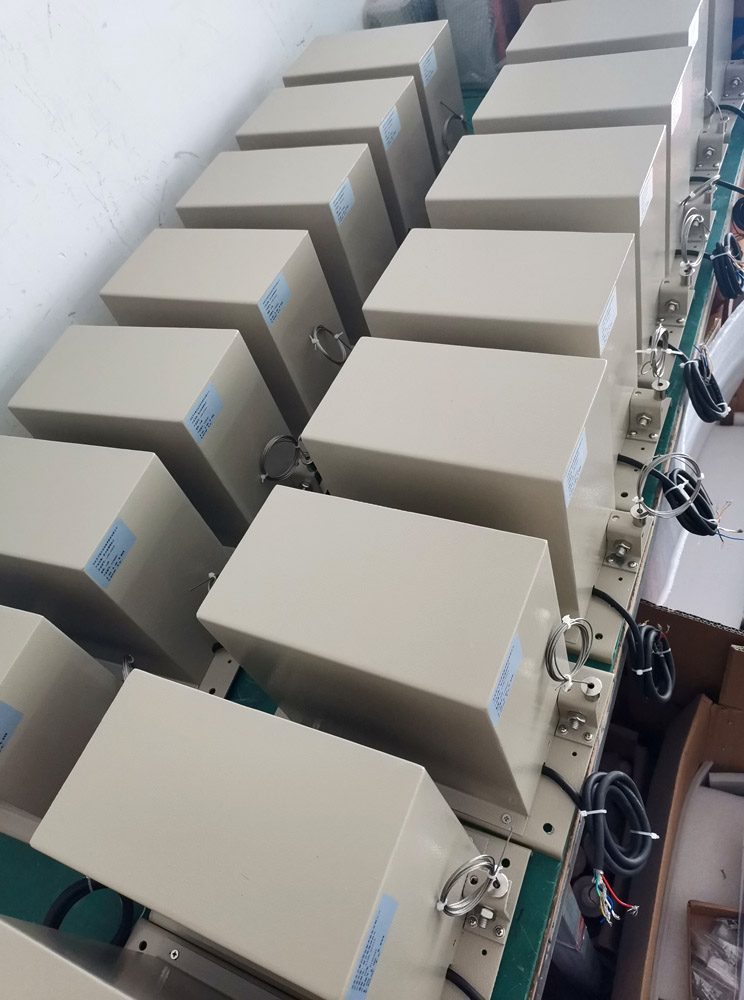

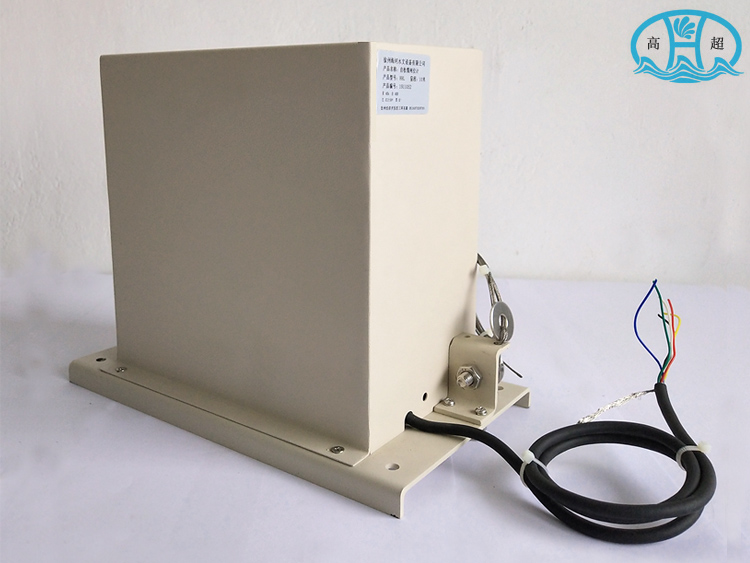

產品展示圖

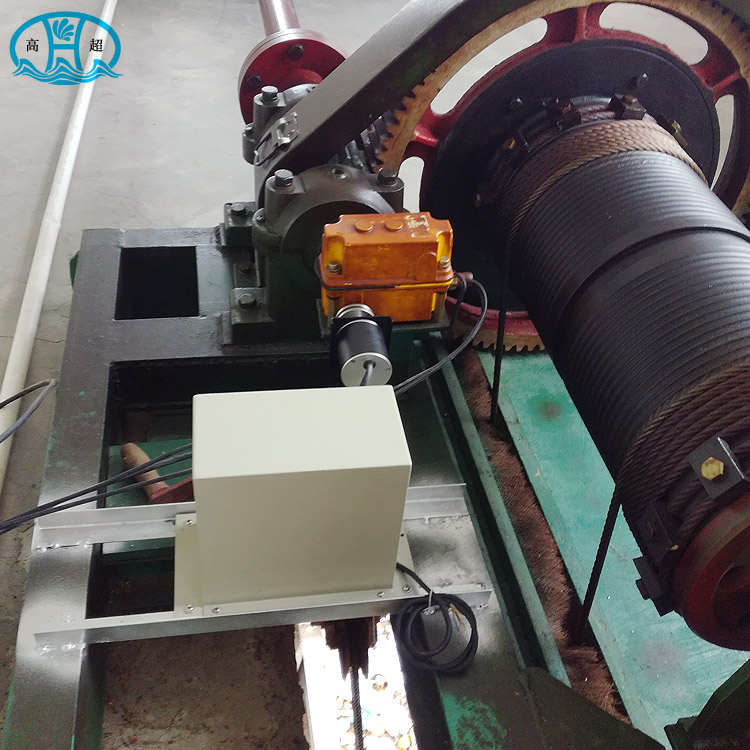

卷?yè)P(yáng)啟閉機安裝實例圖

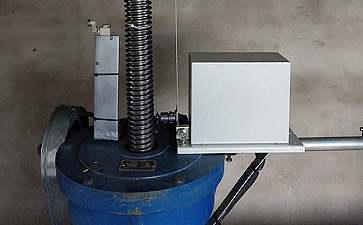

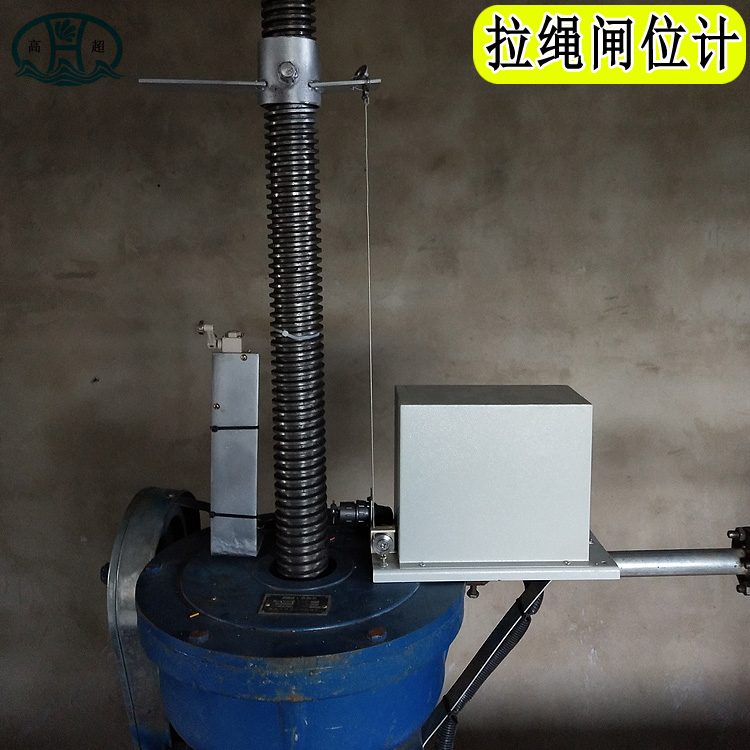

螺桿啟閉機安裝實例圖

五、安裝使用及注意事項：

1、切記：手動拉動鋼絲繩時千萬不要突然快速收回，否則有可能損壞內部恒力收繩機構。

2、屬于高精度儀器，安裝時嚴禁敲擊和摔打碰撞。

3、接線務必正確。

4、在防塵罩內部盡量不要有多余的電纜線，以避免多余的電纜線妨礙傳動機構正常運轉。

5、注意鋼絲繩出繩一定要繞過導向輪。

6、注意鋼絲繩在拉出全程不可與其他部件有摩擦或刮蹭現象，以免影響鋼絲繩的使用壽命。
