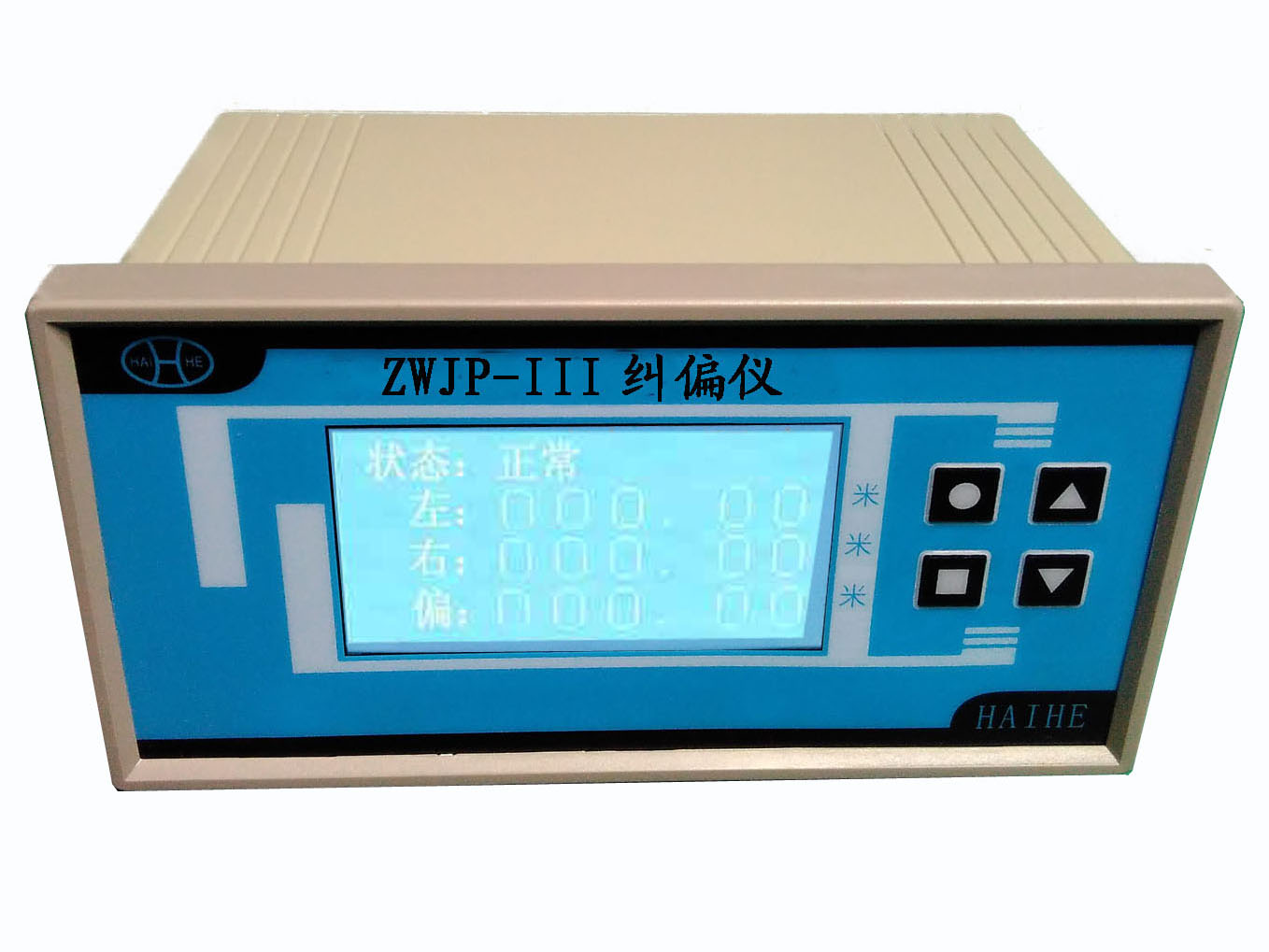

ZWJP-III系列液壓平衡開度糾偏儀，采用先進編碼器，將液壓缸左、右兩邊伸出的長度分別轉變?yōu)閿?shù)字信號后，輸入到顯示控制儀處理，以數字分別顯示雙缸兩邊的長度從而實現左，右雙缸開度顯示、控制。兩路之間協調工作，偏差調整。同時具有左、右和偏差的4-20mA模擬量輸出和RS485輸出。 軟件功能強大，傳感器的增量方向，零點設置，零區設置，波特率等參數均可通過按鍵設置完成。

一、技術指標

◇測量范圍：0—16.000m（由配套的編碼器決定）。

◇分辨率：1mm。

◇顯示方式：4*8位帶中文字庫LCD顯示

◇數據遠傳方式：RS-485：用一對雙絞線傳輸聯網。數據遠傳距離：大于1km

通信協議： MOD-HH（MODBUS-RTU）

    模擬量：兩路4—20mA電流輸出

◇工作環境：溫度：-20—70℃。相對濕度：85%（+25℃）

◇工作電壓：180VAC~ 260VAC，50Hz。功耗<5W

◇ 參數設置： 程序選擇：選擇傳感器的增量方向

        修正系數：修正傳感器機械部分的誤差

通訊：RS485站號可設置（用于多臺設備組網） 通信協議： MOD-HH（MODBUS）

◇ 輸出接點：上限：左右兩邊的開度都大于該數時，繼電器動作。

    下限：左右兩邊的開度都小于該數時，繼電器動作。

左缸調整：在閘門上升過程中，當左開度大于右開度超過偏差上限時；當下降過程中，當左開度小于右開度超過偏差上限時（即左邊運行快于右邊），繼電器動作

右缸調整：在閘門上升過程中，當右開度大于左開度超過偏差上限時；當下降過程中，當右開度小于左開度超過偏差上限時（即右邊運行快于左邊），繼電器動作

下滑：當閘門在沒運行操作時，產生的下降運動超過一定值（下滑值），繼電器動作

繼電器觸點容量：AC220V/***, DC125V/***

◇顯示儀尺寸：160（W）×80（H）×105（D）mm

屏裝開孔尺寸：152（W）×76（H）mm

 線性測量只要預置一段段末的開度值即可。 儀表采用多功能16位CPU進行運算和控制，儀器硬件設有看門狗自復位電路，軟硬件采用多種抗干擾措施，能可靠的工作在各種工業環境中。儀表可設置各種參數，具有flash存儲器，可存儲各種預置參數，并能掉電***保存。該儀表?yè)碛蠷S485、繼電器多種輸出接口，便于組成網絡控制系統。

特點：

1、全數字調校：所有參數設置通過面板上四個按鍵完成，所有設置或標定的參數都具有斷電記憶功能。

2、開度傳感器無須機械調零，可任意點軟件調零。

3、采用ModbusRTU通訊協議，波特率9600，可直接接入支持Modbus-RTU 協議設備的PLC、上位機組態軟件的通訊網絡中。

4、 小型化、集閘門開度、起吊荷重測量為一體，中文液晶顯示清晰、直觀，人機交流方便。
